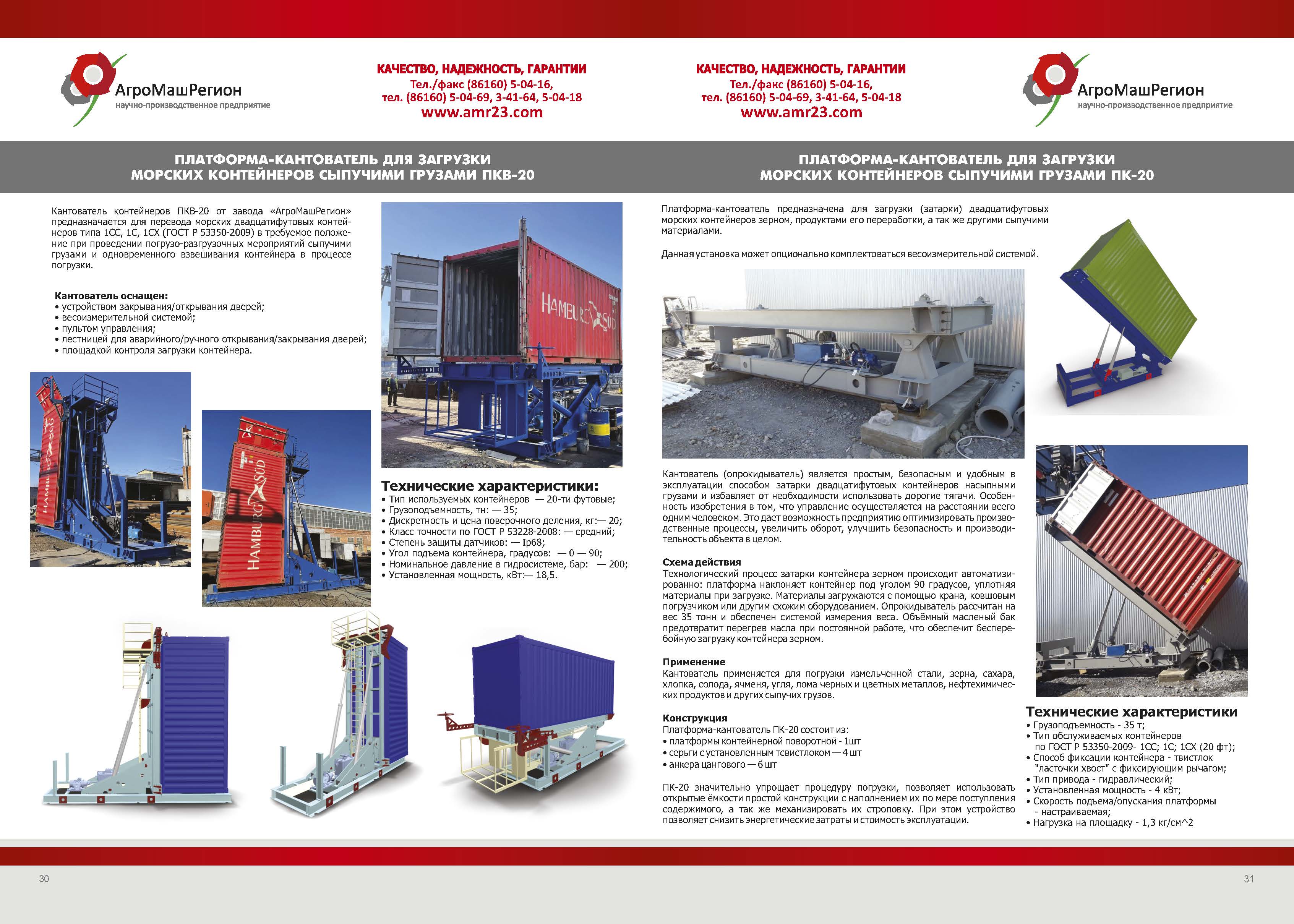

Платформа-кантователь для загрузки морских контейнеров сыпучими грузами ПК-20

Платформа-кантователь предназначена для загрузки (затарки) двадцатифутовых морских контейнеров зерном, продуктами его переработки, а так же другими сыпучими материалами.

Данная установка может опционально комплектоваться весоизмерительной системой.\

Технические характеристики

• Грузоподъемность - 35 т;

• Тип обслуживаемых контейнеров по ГОСТ Р 53350-2009- 1СС; 1С; 1СХ (20 фт);

• Способ фиксации контейнера - твистлок "ласточки хвост" с фиксирующим рычагом;

• Тип привода - гидравлический;

• Установленная мощность - 4 кВт;

• Скорость подъема/опускания платформы - настраиваемая;

• Нагрузка на площадку - 1,3 кг/см^2

Кантователь (опрокидыватель) является простым, безопасным и удобным в эксплуатации способом затарки двадцатифутовых контейнеров насыпными грузами и избавляет от необходимости использовать дорогие тягачи. Особенность изобретения в том, что управление осуществляется на расстоянии всего одним человеком. Это дает возможность предприятию оптимизировать производственные процессы, увеличить оборот, улучшить безопасность и производительность объекта в целом.

Схема действия

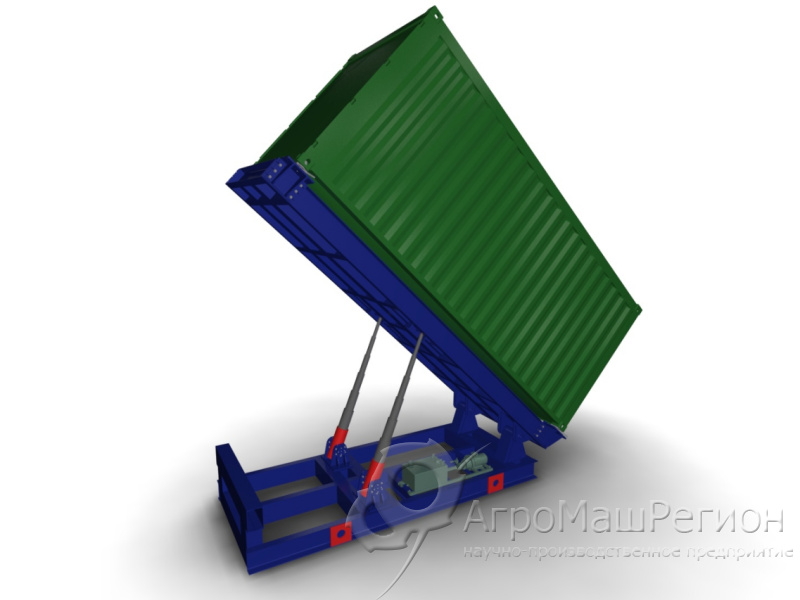

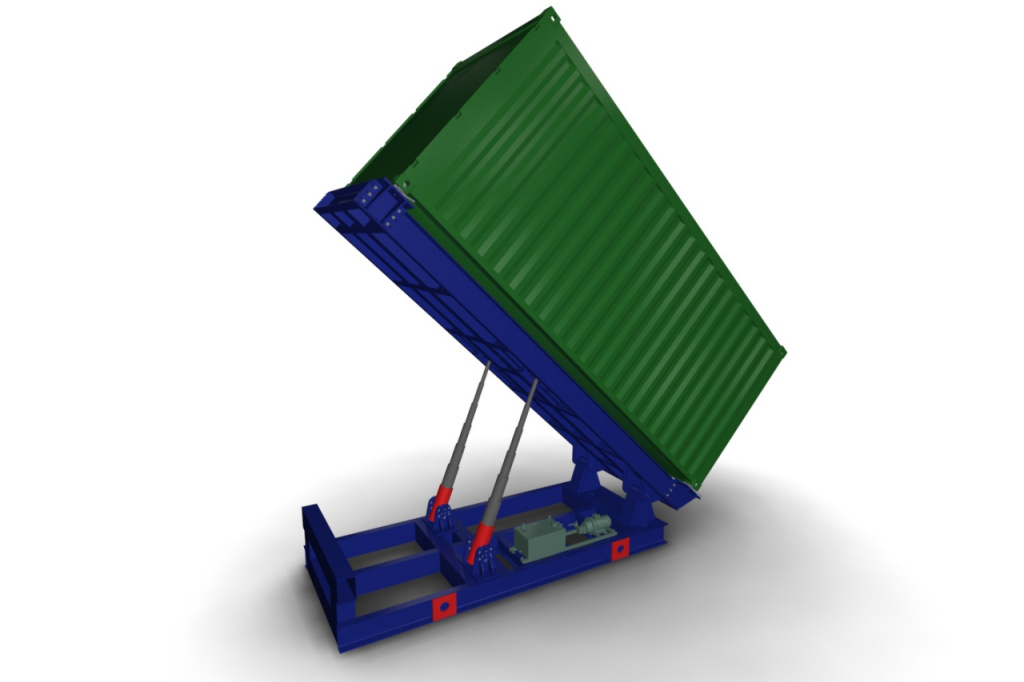

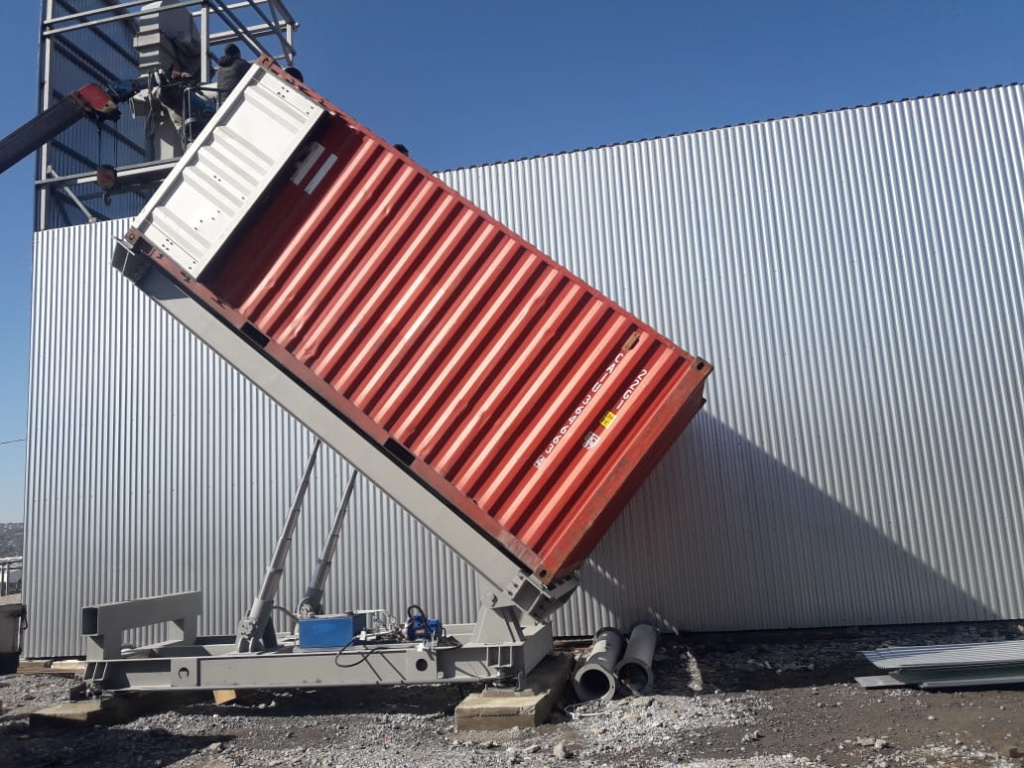

Технологический процесс затарки контейнера зерном происходит автоматизированно: платформа наклоняет контейнер под уголом 90 градусов, уплотняя материалы при загрузке. Материалы загружаются с помощью крана, ковшовым погрузчиком или другим схожим оборудованием. Опрокидыватель рассчитан на вес 35 тонн и обеспечен системой измерения веса. Объёмный масленый бак предотвратит перегрев масла при постоянной работе, что обеспечит бесперебойную загрузку контейнера зерном.

Применение

Кантователь применяется для погрузки измельченной стали, зерна, сахара, хлопка, солода, ячменя, угля, лома черных и цветных металлов, нефтехимических продуктов и других сыпучих грузов.

Конструкция

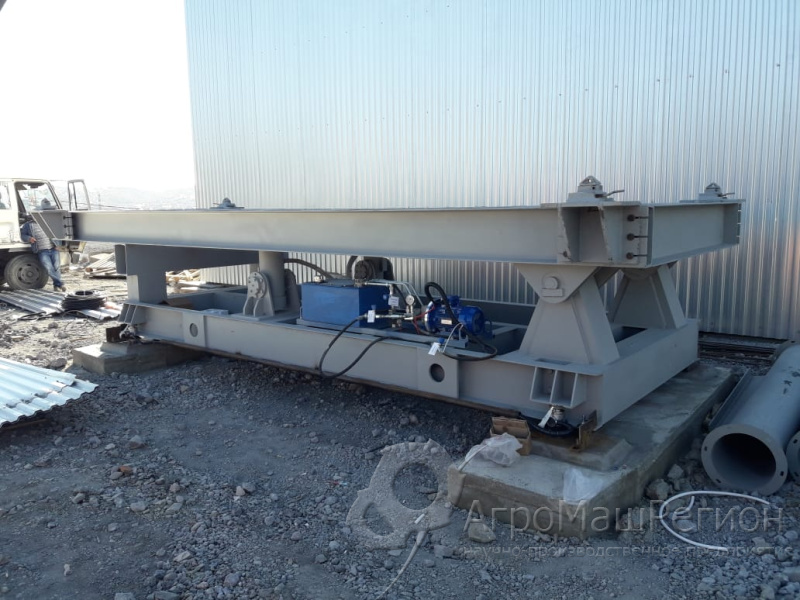

Платформа-кантователь ПК-20 состоит из:

• платформы контейнерной поворотной - 1шт

• серьги с установленным тсвистлоком — 4 шт

• анкера цангового — 6 шт

ПК-20 значительно упрощает процедуру погрузки, позволяет использовать открытые ёмкости простой конструкции с наполнением их по мере поступления содержимого, а так же механизировать их строповку. При этом устройство позволяет снизить энергетические затраты и стоимость эксплуатации.
