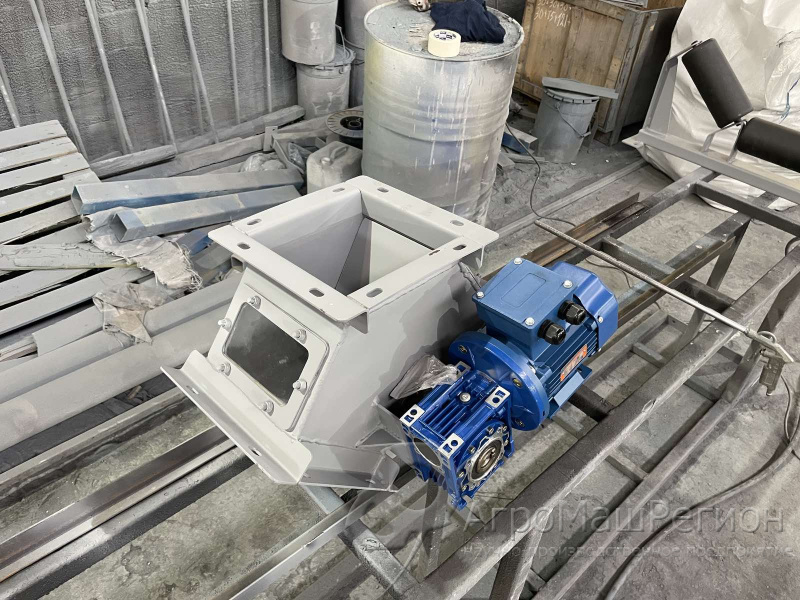

Клапан перекидной

В тех отраслях, где используется гранулированная, порошковая и другая сыпучая продукция, для перемещения ее делят на 2 или несколько потоков. Для этого в единую технологическую систему интегрируют перекидной клапан для сыпучих продуктов.

Клапан — запорно-регулирующая арматура для конструкций трубопровода, внутри которого он становится периодическим препятствием. Изделие выполняется по размерам конструкции, для которой предназначен.

Сфера использования

Такие элементы применяются в производстве. Их использование необходимо при:

  • перемещении в трубопроводах взрывоопасных веществ;
  • транспортировке материалов с липкой или волокнистой структурой;
  • запыленности воздуха более 100 мг/м3.

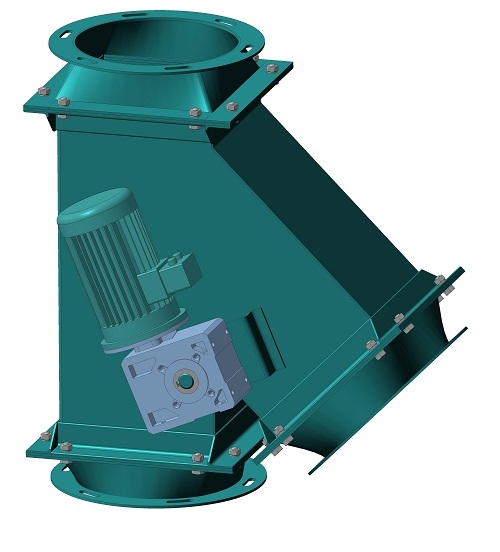

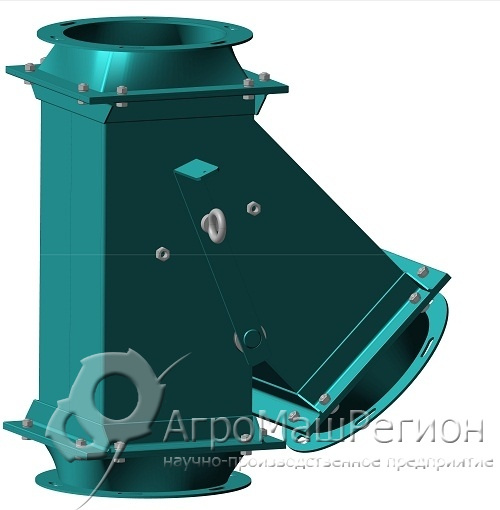

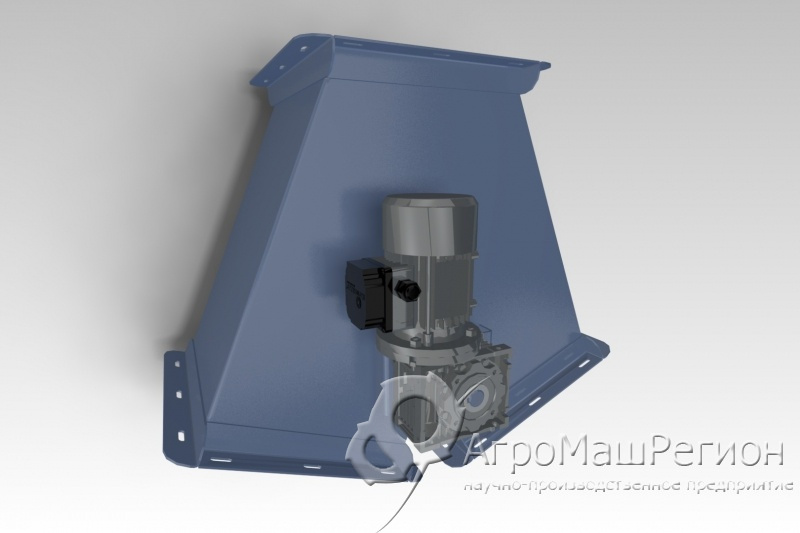

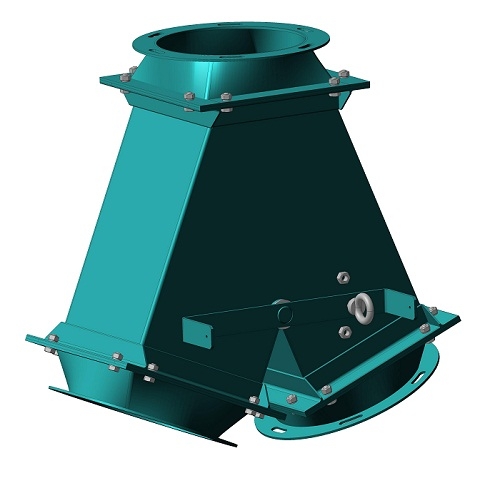

3D модель перекидного клапана, фото 1 3D модель перекидного клапана, фото 2 3D модель перекидного клапана, фото 3

Купить перекидной клапан необходимо для предотвращения последствий аварий и ЧП. Они применяются в средах с высоким давлением и экстремальными температурами. Различные вариации изделий используются для перемещения крупнокусковых, абразивных или пылевидных материалов. Но чаще всего перекидной клапан необходим для зерна при переработке, в животноводстве и кормопроизводстве.

Клапан для зерна включает в себя:

  • мотор-редуктор;
  • корпус;
  • индуктивные датчики;
  • подвижную заслонку с футеровкой.

Типы

В производственные линии интегрируют различные типы клапанов. Обычно их классифицируют в зависимости от количества выходов, их угла наклона и градуса открытия. Чаще других применяются:

  • двусторонние и односторонние;
  • конструкции с разными углами наклона к самотечной трубе при диапазоне 36-54°;
  • для сыпучих материалов квадратного или круглого сечения и зерна.

К особенностям перекидных элементов относят их конструкцию:

  • алюминиевый или стальной сварной корпус;
  • приводящий механизм;
  • перекидная заслонка.

Привод состоит из датчиков, рычага, мотор-редуктора. Для изменения направления потока материала рычаг меняет положение заслонки. Разработаны модели с ручным, электрическим и пневматическим механизмом привода. Заслонка нужна для направления продукции в одном или сразу в обоих потоках.

Преимущества

Все стандартные изделия имеют следующие преимущества:

  • универсальность. Устройство используется в различных средах — жидких и газообразных;
  • прочность. Выдерживаются значительные механические, абразивные и температурные воздействия;
  • использование на любых технологических линиях;
  • эффективность подачи продукта без повреждения;
  • минимальное техобслуживание;
  • быстрая очистка;
  • простота замены деталей;
  • отсутствие сложностей в конструкции;
  • невысокая стоимость.

Элемент обеспечивает функционирование с минимальным давлением и почти полным отсутствием загрязнений. Компактность и малые габариты дают возможность установки в любом месте технологического процесса.

На перекидные клапаны цена наиболее выгодна в компании АгроМашРегион. На все изделия имеется гарантия. Перед покупкой заказчик может ознакомиться с техническими характеристиками изделий и получить консультацию. Здесь можно купить перекидной клапан с электроприводом или ручной, а также оригинальные запчасти.

 Технические характеристики

Марка

Размер сечения, мм

Угол наклона, град.

Клапан перекидной односторонний вертикальный

(наклонный) с электроприводом

КПЭ-200Н

200*200

36, 45, 54

КПЭ-300Н

300*300

36, 45, 54

КПЭ-350Н

350*350

36, 45, 54

Клапан перекидной односторонний с ручным приводом

КПР-200Н

200*200

36, 45, 54

КПР-300Н

300*300

36, 45, 54

КПР-350Н

350*350

36, 45, 54


Марка

Размер сечения, мм

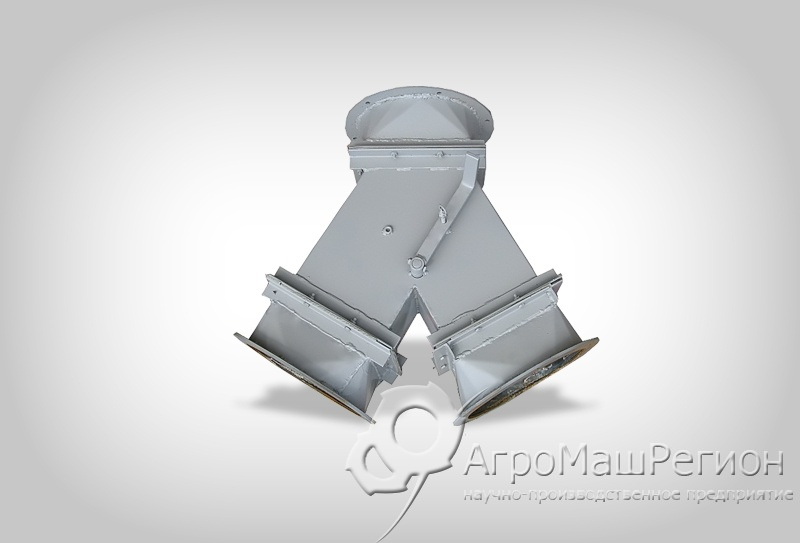

Клапан перекидной двухсторонний с ручным приводом

КПР-200

200*200

КПР-300

300*300

КПР-350

350*350

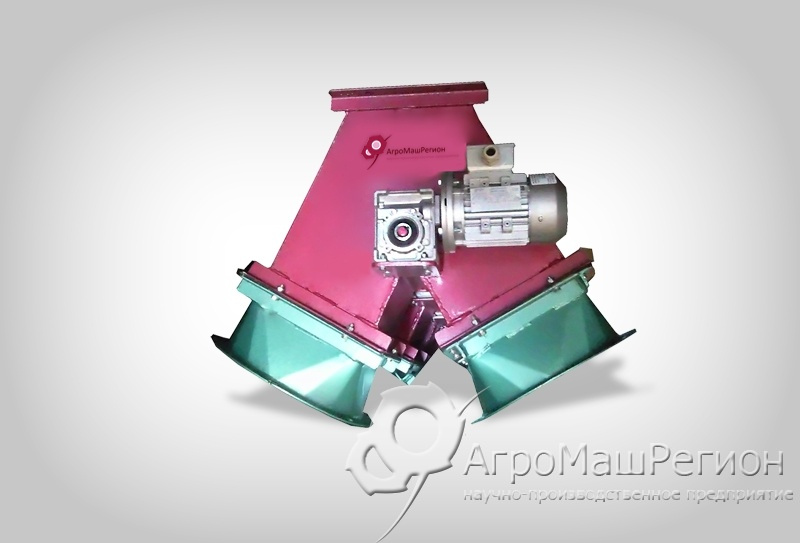

Клапан перекидной двухсторонний с электроприводом

КПЭ-200

200*200

КПЭ-300

300*300

КПЭ-350

350*350
