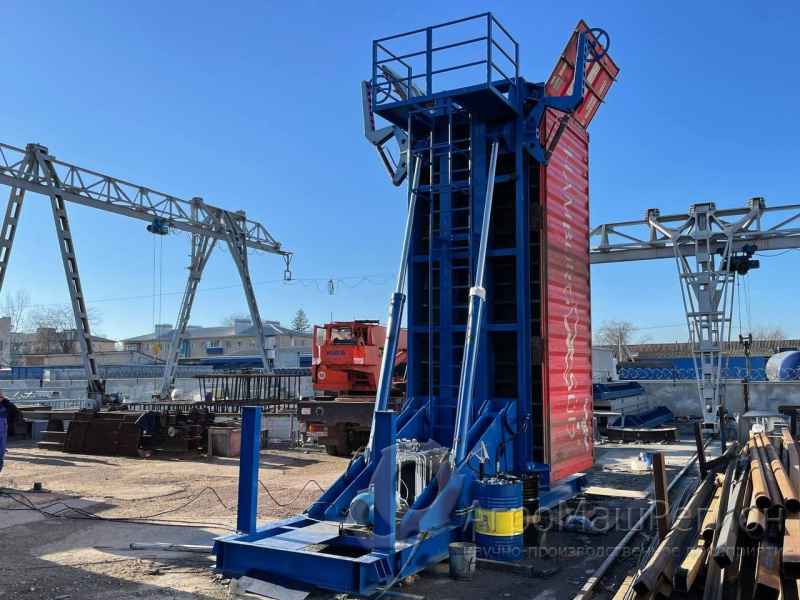

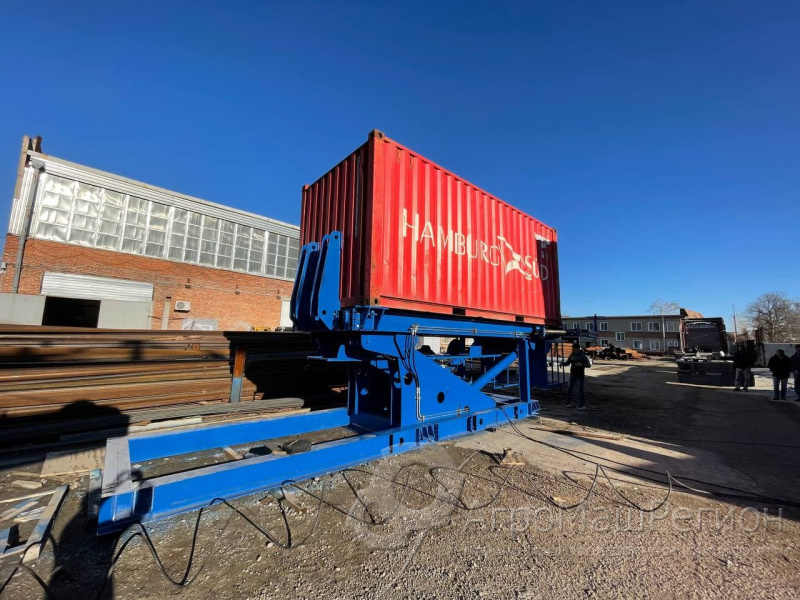

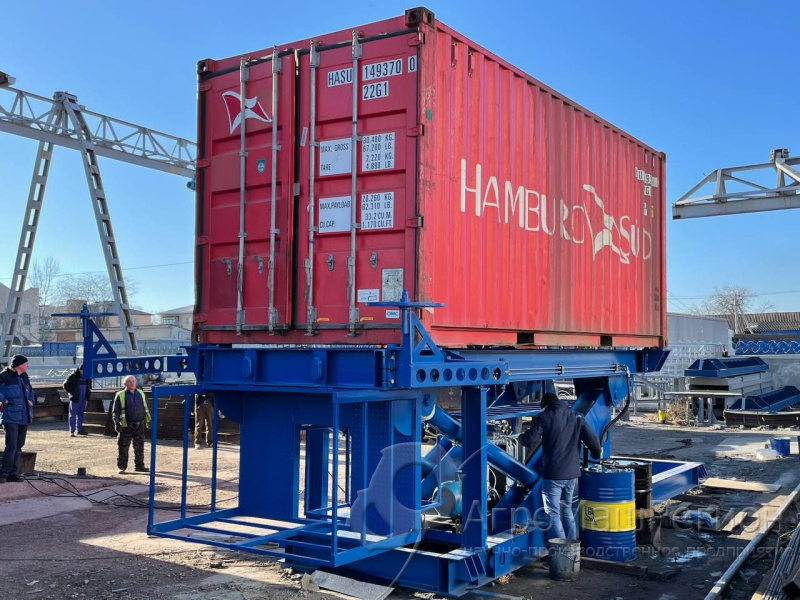

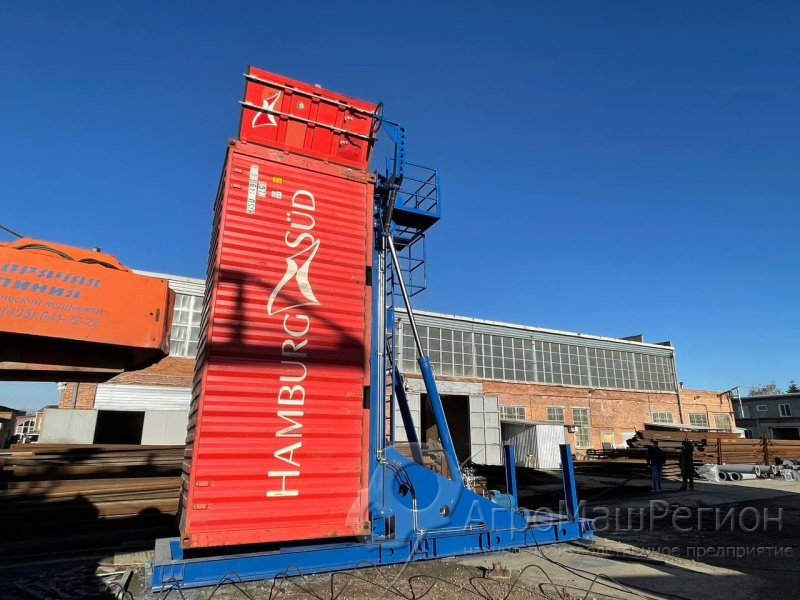

Платформа-кантователь для загрузки морских контейнеров сыпучими грузами ПКВ-20

Кантователь контейнеров ПКВ-20 от завода «АгроМашРегион» предназначается для перевода морских двадцатифутовых контейнеров типа 1СС, 1С, 1СХ (ГОСТ Р 53350-2009) в требуемое положение при проведении погрузо-разгрузочных мероприятий сыпучими грузами и одновременного взвешивания контейнера в процессе погрузки.

Кантователь оснащен:

• устройством закрывания/открывания дверей;

• весоизмерительной системой;

• пультом управления;

• лестницей для аварийного/ручного открывания/закрывания дверей;

• площадкой контроля загрузки контейнера.

Технические характеристики:

• Тип используемых контейнеров  — 20-ти футовые;

• Грузоподъемность, тн: — 35;

• Дискретность и цена поверочного деления, кг:— 20;

• Класс точности по ГОСТ Р 53228-2008: — средний;

• Степень защиты датчиков: — IP68;

• Угол подъема контейнера, градусов:  — 0 — 90;

• Номинальное давление в гидросистеме, бар:   — 200;

• Установленная мощность, кВт:— 18,5.

По сравнению с существующими импортными и отечественными аналогами модель нашего КАНТОВАТЕЛЯ имеет ряд преимуществ, вот только некоторые из них:

1. Прочностные расчеты платформы и других сборочных единиц выполнены с использованием расчетного комплекса SCAD office версии 21 и подтверждены сертификационными и приемочными испытаниями.

2. В конструкции платформы-кантователя нашего производства использованы высокопрочные легированные строительные стали, профили несущей рамы и платформы выбраны с большим прочностным запасом, необходимым для возможного нивелирования аварийных ситуаций, связанных с небрежными такелажными работами при установке и фиксации контейнера. Только наш кантователь имеет развитую внутреннюю обрешетку платформы (у аналогичных изделий платформа представляет из себя пустотелую раму).

3. Наличие высокоточной современной системы взвешивания контейнера производства CAS (Корея) (дискретность и цена поверочного деления — 20 кг, класс точности по ГОСТ Р 53228-2008 — средний, степень защиты датчиков – IP68). При этом количество тензодатчиков- 6 штук (у всех аналогов- 4 штуки), что позволяет более точно производить взвешивание, а также положительным образом сказывается на улучшении прочностных характеристик рамы ввиду уменьшения пролетных расстояний между тензодатчиками, одновременно являющимися точками опоры.

4. В отличие от отечественных и импортных аналогов, на платформе-кантователе ПКВ-20 насосная станция устанавливается непосредственно на каркасе весовой платформы, что позволяет производить максимально точные измерения количества груза, находящегося в контейнере в момент погрузки. На кантователях заводов-конкурентов, станции устанавливаются отдельно, при этом неизбежно возникает погрешность измерений загруженного продукта из-за большого количества масла поступаемого из станции в полости гидроцилиндров (погрешность может составлять порядка 400 кг).

5. Для управления процессом загрузки контейнера требуется всего один оператор, который визуально контролирует массу груза, находящегося в контейнере в процессе загрузки.

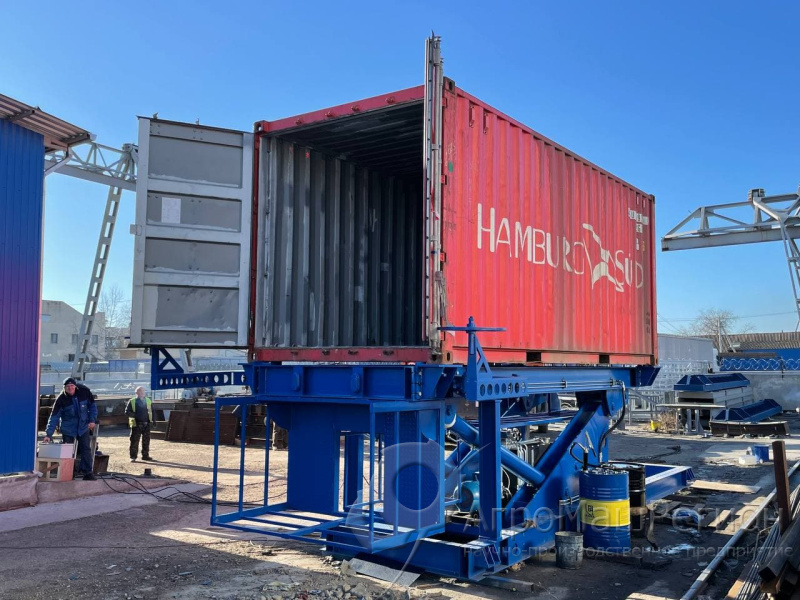

6. Наличие системы открывания и закрывания дверей позволяет полностью автоматизировать процесс загрузки контейнера продуктом, путем вывода управления на центральный пульт управления предприятием.

7. Использование гидроцилиндров поршневого типа увеличенного диаметра позволяет увеличить срок службы гидравлической системы и всего оборудования в целом.

8. Система страхования контейнера позволяет максимально обезопасить процесс погрузки, кроме того, задние упоры позволяют защитить стенки контейнеров от деформаций, возникающих вследствие воздействия массы груза на них.

9. Гидравлическая система собственного производства изготовлена из высококачественных комплектующих европейского производства.

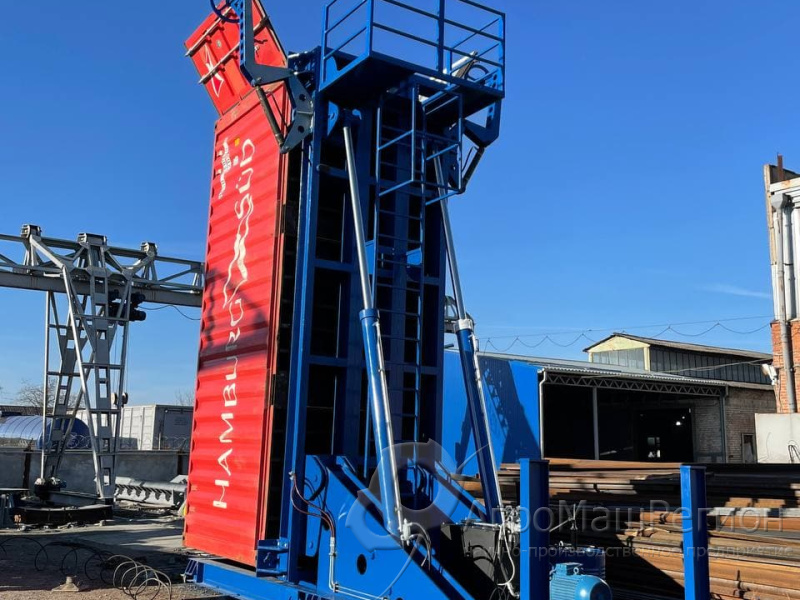

10. Наличие аварийной лестницы-стремянки с площадкой для обслуживания позволяет максимально оперативно решать вопросы, связанные с возникновением авариных ситуаций, кроме того, есть возможность визуального контроля процесса погрузки продукта в контейнер.

11. Использование металлических трубопроводов в особо уязвимых местах позволяет увеличить надежность всей гидросистемы в целом.

12. В отличии от конкурентных решений, геометрические параметры платформы кантователя ПКВ-20 подобраны таким образом, что для его перевозки не требуется никакого специального транспорта, что позволяет сэкономить значительные средства при доставке оборудования на объект.

13. Увеличенный срок гарантийных обязательств.

14. Более низкая стоимость по сравнению с существующими аналогами.

15. Имеется сертификат соответствия.
