Механический боковой автомобилеразгрузчик РМБ (АВС-50М)
Комплекс механической разгрузки транспортных средств разработан для сельскохозяйственных нужд. Автомобилеразгрузчики используют при выгрузке сыпучих материалов через боковой борт автотягачей, автопоездов. Автомобили с полуприцепами и прицепами в процессе работы не расцепляют.

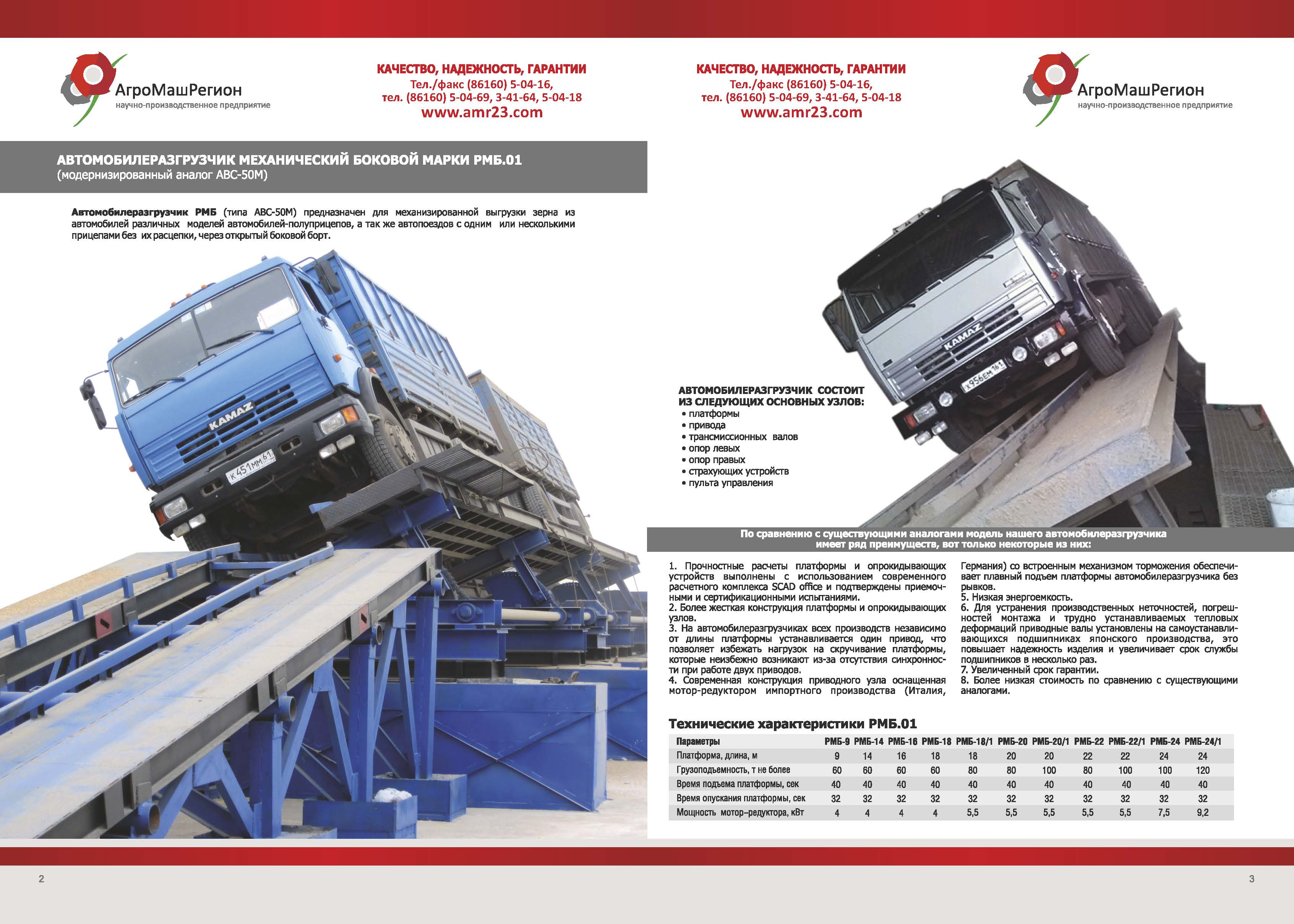

Технические характеристики РМБ.01Параметры | РМБ-9 | РМБ-14 | РМБ-16 | РМБ-18 | РМБ-18/1 | РМБ-20 | РМБ-20/1 | РМБ-22 | РМБ-22/1 | РМБ-24 | РМБ-24/1 |
Платформа, длина, м | 9 | 14 | 16 | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 24 |
Грузоподъёмность, т не более | 60 | 60 | 60 | 60 | 80 | 80 | 100 | 80 | 100 | 80 | 100 |
Время подъёма платформы, сек | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
Время опускания платформы, сек | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
Мощность мотор-редуктора, кВт | 4 | 4 | 4 | 4 | 5,5 | 5,5 | 7,5 | 5,5 | 7,5 | 5,5 | 7,5 |
Особенности устройства типа РМБ
Агрегат РМБ (АВС 50М) отличается от других автомобилеразгрузчиков подобных конструкций более жёсткими опрокидывающими узлами и устойчивой платформой. Его прочность увеличена благодаря двутавровой балке № 30 из высокопрочной легированной стали.
Основные преимущества модели:
-
Плавный подъём без рывков платформы комплекса, который обеспечивают приводы со встроенными механизмами торможения производства Италии, Германии.
-
Повышенная надёжность и долговечность опрокидывателя автомобиля достигается за счёт применения пылезащищенных концевых выключателей, усиленных отбойников, японских самоустанавливающихся подшипников на приводных валах.
-
Улучшенные экономические показатели − эффективное потребление электроэнергии, увеличенная гарантия производителя, более низкая стоимость.
Установка одного привода на РМБ любой длины помогает избежать скручивающих нагрузок, которые могут возникнуть при ресинхронизации работы двух приводов.

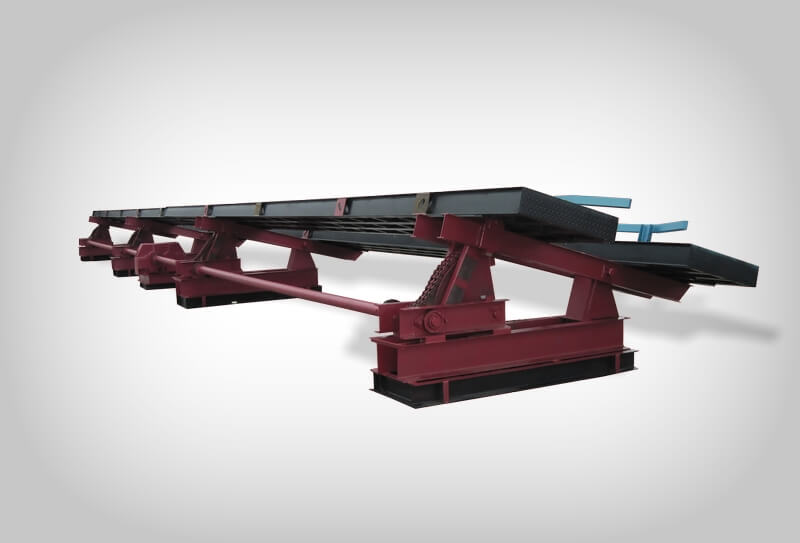

![Автомобилеразгрузчик РМБ 3D модель автомобилеразгрузчика РМБ, фото 1](/images/avt1.jpg)

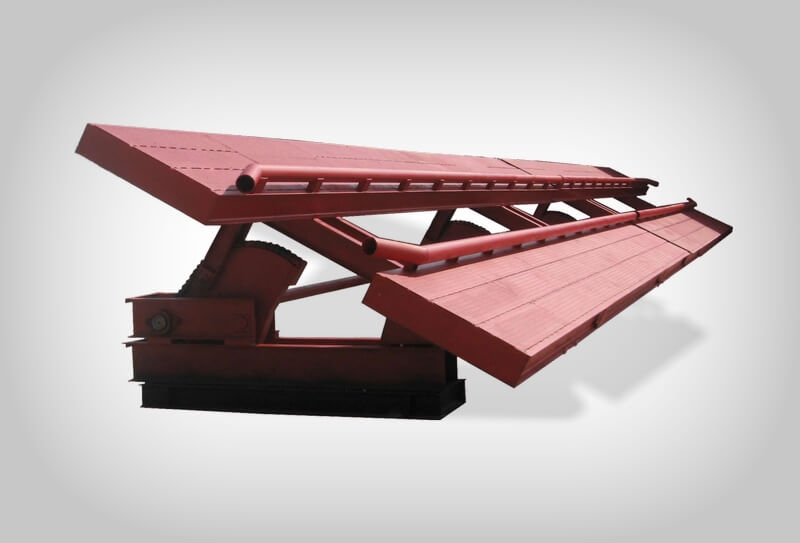

![Автомобилеразгрузчик РМБ 3D модель автомобилеразгрузчика РМБ, фото 2](/images/avt2.jpg)

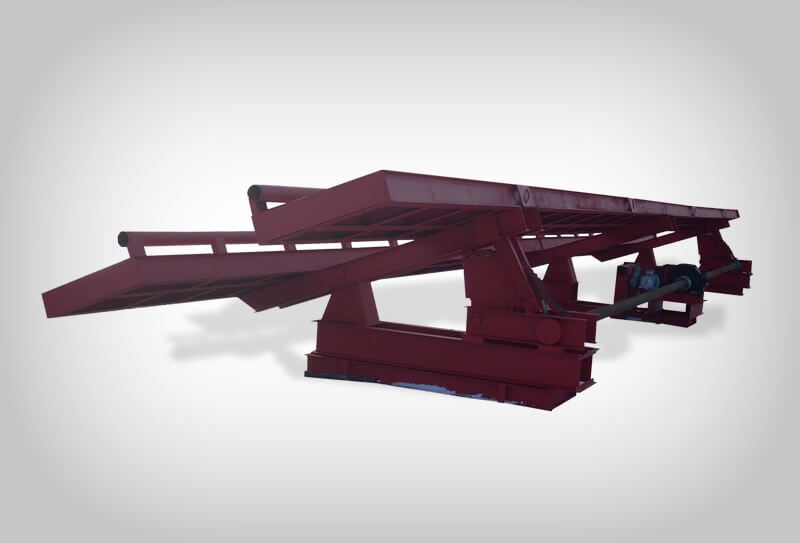

![Автомобилеразгрузчик РМБ 3D модель автомобилеразгрузчика РМБ, фото 3](/images/avt3.jpg)
Конструкция разгрузочного средства
Механический боковой автомобилеразгрузчик представляет собой платформу для установки и опрокидывания автотранспортного средства. Независимо от характеристик, в конструкции каждого устройства присутствуют следующие узлы:
-
платформы;
-
трансмиссионные валы;
-
левые и правые опоры;
-
страхующие системы;
-
привод для перемещения;
-
приборы автоматического управления.

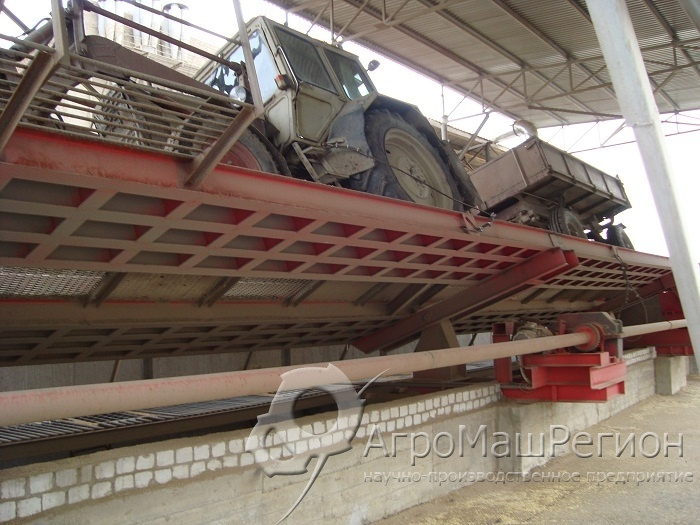

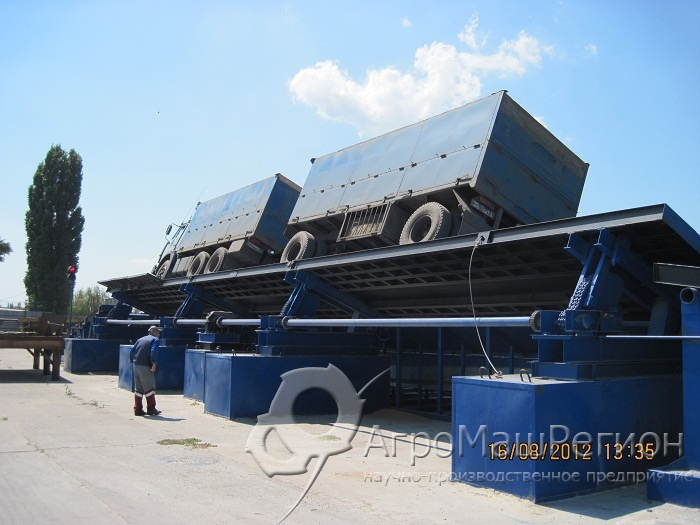

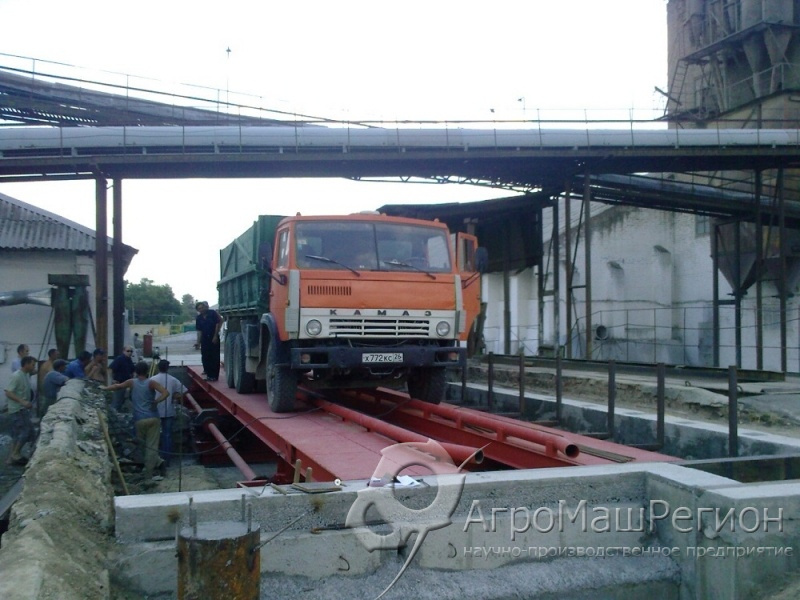

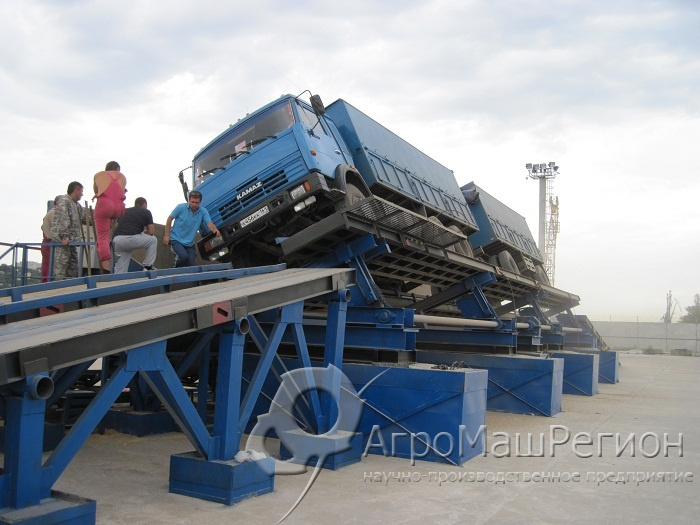

Подъезжающий автомобиль с сыпучим грузом фиксируется на платформе, а затем открывает свой борт. Разгрузка кузова автомашины и прицепов происходит за счёт перемещения автомобилеразгрузчика под определённым углом.
Наличие трапа обеспечивает комфорт обслуживающему персоналу. В платформенных механизмах не используют гидравлики, тем самым упрощая эксплуатацию агрегатов. Их монтаж производится без сварки, что облегчает разборку при ремонте и компенсирует тепловые расширения в работе.
Стандартные технические характеристики
Модификации АВС-50М отличаются техническими параметрами. Классифицируют автомобилеразгрузчики по грузоподъёмности от 50 до 100 т. В размерах платформы важна длина, она составляет 12-24 метра. Максимальный угол наклона равен 38 градусам.
Каждая модель имеет определённый вес в 7-24 т, длительность перемещения автомобиля при выгрузке 32 сек и подъёме 50-62 сек, мощность двигателя подъёмного механизма 4-4,4 кВт.
Модификации РМБ отличаются временем подъёма платформы, равным 40 сек, более мощным редуктором до 7,5 кВт, длиной устройства в 9-24 м.
Сфера применения
Успех предприятий переработки сельхозпродукции зависит от оснащения пунктов приёмки сырья. Производительный опрокидыватель автомобиля обеспечивает оперативность выгрузки, снижает часы простоя автотранспортных средств. Используется автомобилеразгрузчик РМБ:
-

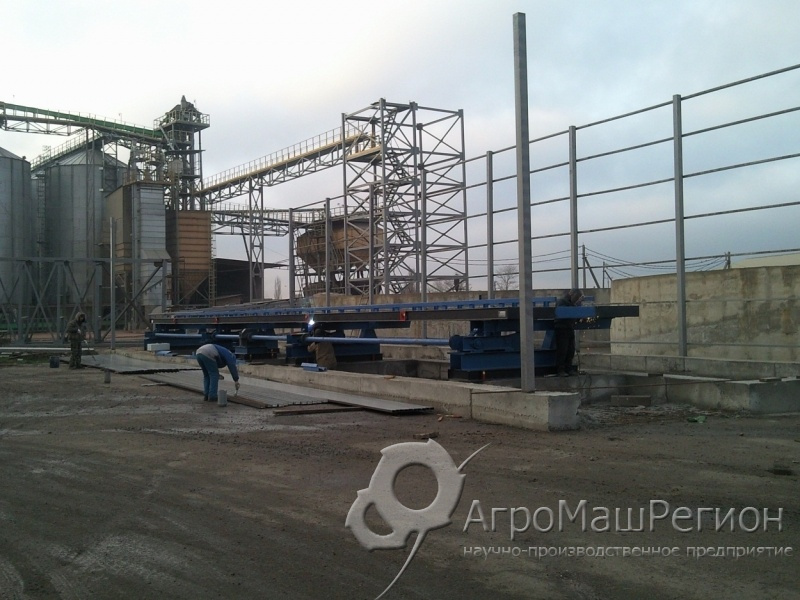

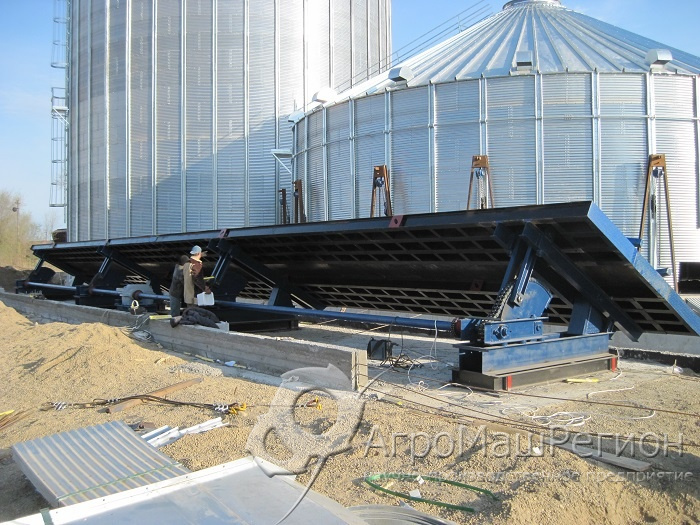

на складах, элеваторах;
-

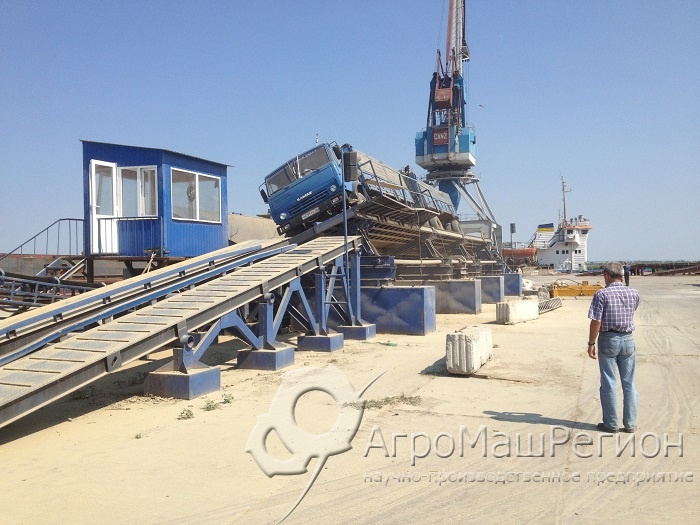

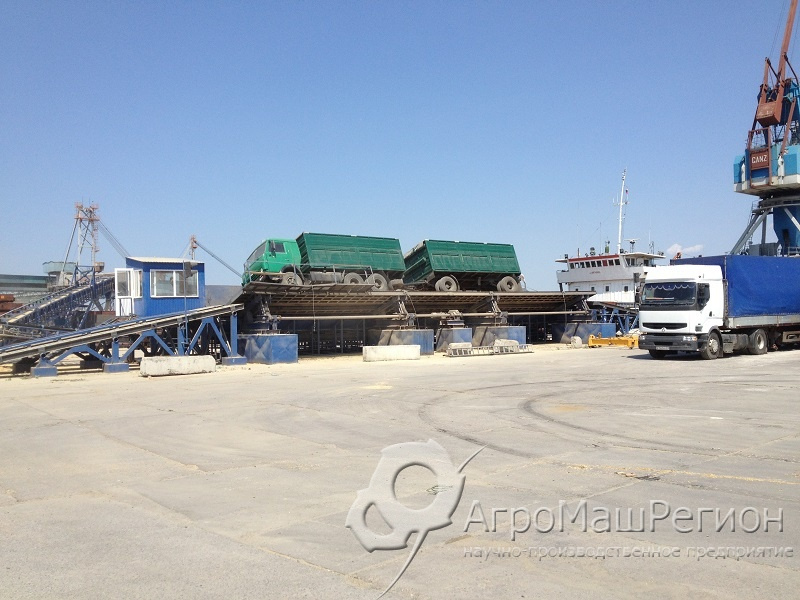

в речных и морских портах;
-
на хлебокомбинатах, мельницах.

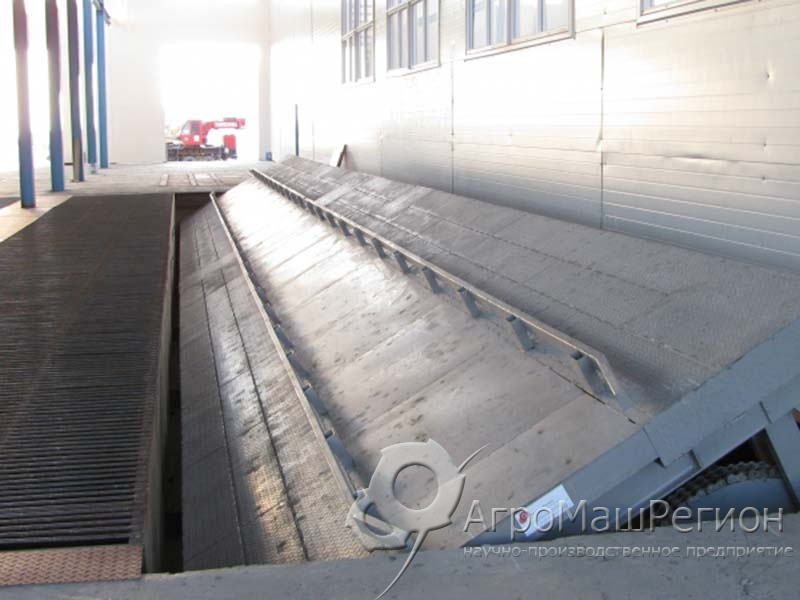

Непосредственно в агропромышленных комплексах для накопления зерна применяют завальную яму, куда урожай перемещают самотёком или по транспортёру. Техническое оснащение накопительного бункера и производительность автомобилеразгрузчика влияют на эффективность производства зерновых культур, продуктов их переработки.
