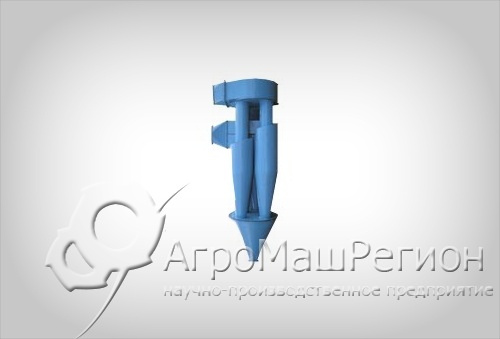

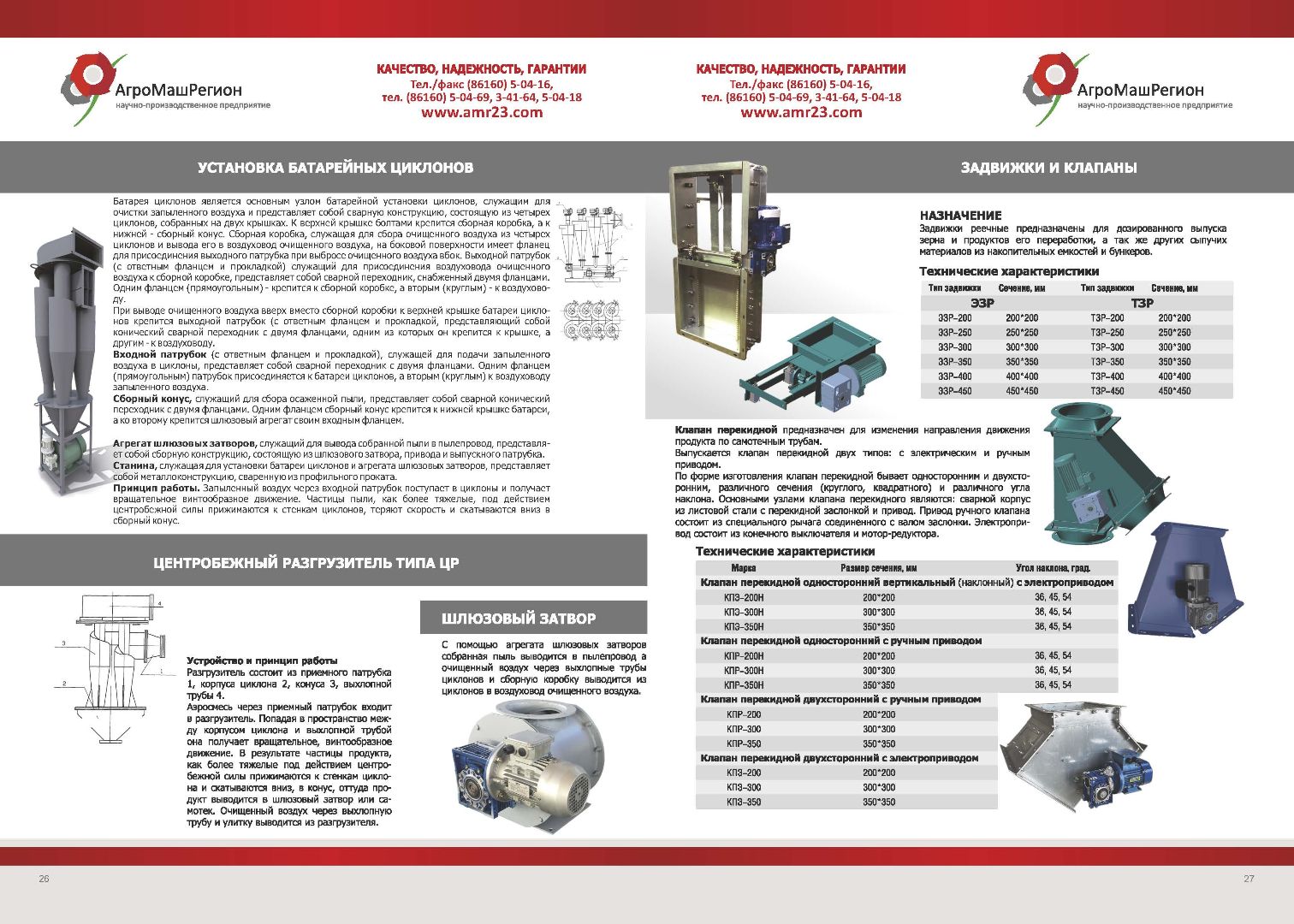

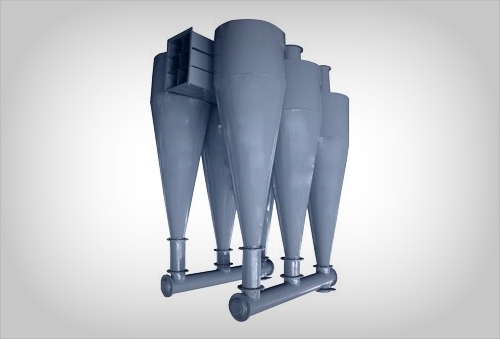

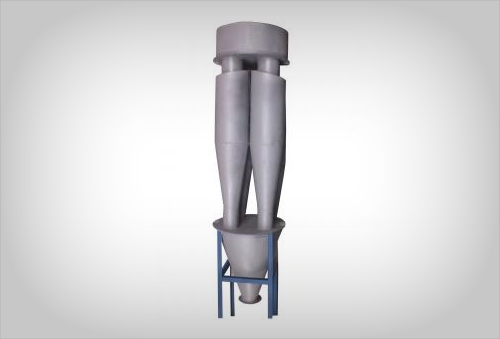

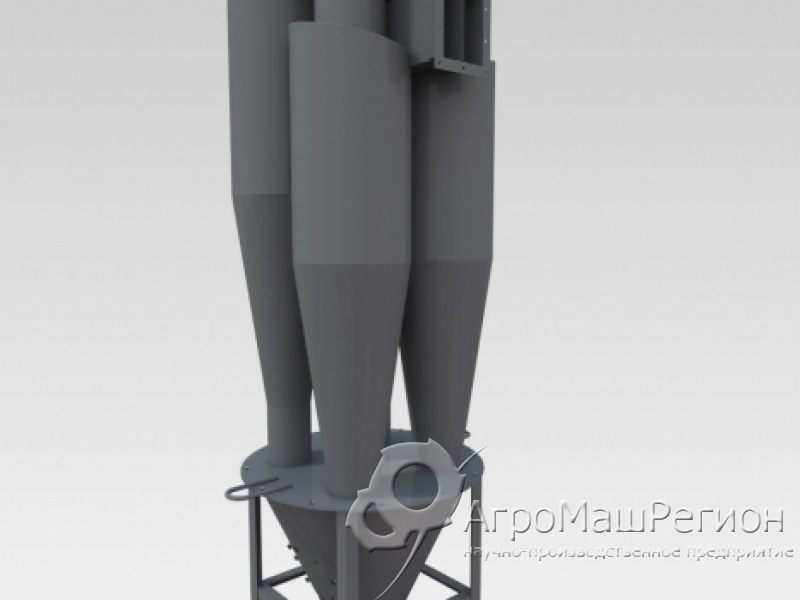

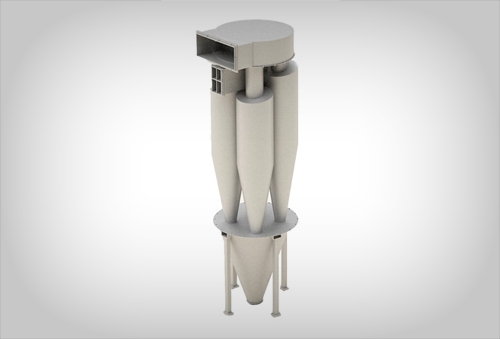

Установка батарейных циклонов
Батарейные циклоны применяются для очистки воздуха от неслипающейся мелкодисперсионной пыли разной фракции. Если ее количество будет постоянно превышать предельно допустимые значения, то начнется негативное воздействие на окружающую среду.
В частности, появятся профессиональные заболевания у сотрудников, увеличится скорость износа используемого оборудования, начнется процесс коррозии металлических элементов и даже медленное разрушение зданий. А также повысится вероятность взрыва сконцентрированной зерновой пыли.
Ключевые характеристики батарейных циклонов
Циклоны сохраняют чистоту воздуха вблизи элеваторов, объектов пищевой промышленности, зерновых складов, мукомольных фабрик, комбикормовых заводов, крупяных производств и прочих агропромышленных комплексов. Они обладают следующими характеристиками:
- скорость поступающего воздуха во входную группу установки достигает 16-18 м/с;
- эффективность улавливания составляет 95-98%;
- производительность – от 200 до 24000 м3/час;
- степень аэродинамического сопротивления – максимум 800 Па;
- направление выброса – вверх либо вбок;
- мощность электродвигателя – от 1,1 до 40 кВт;
- общая масса установки циклонов достигает 30-40 тонн.
Пылеулавливающий аппарат поставляется в разных типоразмерах. Он обязательно состоит из шлюза, пылесборника, конического корпуса, выпускного и впускного патрубка. В совокупности эти элементы весят 300-1000 кг (есть и более массивные модели).
Преимущества
Они удобны, надежны и прочны при эксплуатации. Способны функционировать с переменной нагрузкой – в любой момент оператор может выключить некоторые узлы батареи и включить их вновь. Устройства имеют безопасный инерционный принцип очистки, который предполагает применение центробежной силы. Другие плюсы циклонов:
- способны улавливать пылевые частицы размером 0,5-20 мкм;
- обеспечивают высокую производительность и максимально возможный КПД;
- очень просто разрабатываются;
- не имеют картриджей и фильтров, поэтому гарантируют стабильность гидросопротивления;
- экономично потребляют электроэнергию даже в самой интенсивной фазе эксплуатации;
- стоят недорого за счет простоты производства;
- устанавливаются быстро и в особом уходе не нуждаются.
Также в их конструкции нет подвижных элементов, которые пришлось бы периодически смазывать и менять ввиду износа. Прошедший через циклоны воздух избавляется от пылевой примеси и не оказывает вреда здоровью человека.
Компания «АгроМашРегион» продает батарейные пылеуловители разных типоразмеров. Каждый из них соответствует высоким стандартам качества. Если на вашем объекте нужно повысить уровень взрывобезопасности и отгородить людей/технику от негативного воздействия пыли, то вы можете заказать надежную установку циклонов по приемлемой цене. У каждой модели свои технические характеристики. Это нужно обязательно учитывать при выборе и монтаже.
| Наименование параметров | Произ-ть технич.,м3/ч, не менее | Тип шлюз. затвора | Установ. мощ. эл-ля, кВт | Масса, кг, не более | Габаритные размеры, мм, L | Габаритные размеры, мм, B | Габаритные размеры, мм, H |
| ББЦ-200-00 | 1060 | ШУ-6 | 1,1 | 350 | 975 | 778 | 2534 |
| ББЦ-225-00 | 1350 | ШУ-6 | 1,1 | 360 | 940 | 778 | 2664 |
| ББЦ-250-00 | 1350 | ШУ-6 | 1,1 | 360 | 940 | 778 | 2664 |
| ББЦ-275-00 | 2030 | ШУ-6 | 1,1 | 405 | 1025 | 818 | 3050 |
| ББЦ-300-00 | 2420 | ШУ-15 | 1,1 | 510 | 1235 | 901 | 3270 |
| ББЦ-350-00 | 3220 | ШУ-15 | 1,1 | 545 | 1165 | 901 | 3522 |
| ББЦ-400-00 | 4240 | ШУ-15 | 1,1 | 645 | 1617 | 1076 | 4112 |
| ББЦ-450-00 | 5390 | ШУ-15 | 1,1 | 680 | 1532 | 1076 | 4375 |
| ББЦ-500-00 | 6680 | ШУ-15 | 1,1 | 785 | 1732 | 1244 | 4805 |
| ББЦ-550-00 | 8100 | ШУ-15 | 1,1 | 830 | 1642 | 1244 | 5070 |
Центробежный разгрузитель типа ЦР
| Типо-размер | Пр-ть, м3/ч | Габаритные р-ры, мм | D, мм | B, мм | D1, мм | A, мм | Б, мм | Масса, кг |
| ЦР-200 | 200-260 | 252х320х885 | 200 | 774 | 150 | 150 | 75 | 10,4 |
| ЦР-225 | 260-320 | 280х255х990 | 225 | 872 | 165 | 165 | 80 | 12,4 |
| ЦР-250 | 320-390 | 302х280х1095 | 250 | 969 | 180 | 180 | 85 | 13,8 |
| ЦР-275 | 390-475 | 330х305х1200 | 275 | 1067 | 195 | 195 | 90 | 16,8 |
| ЦР-300 | 475-510 | 352х330х1305 | 300 | 1164 | 210 | 210 | 95 | 19,3 |
| ЦР-325 | 550-660 | 380х355х1410 | 325 | 1262 | 225 | 225 | 100 | 22,4 |
| ЦР-350 | 630-750 | 402х380х1510 | 350 | 1357 | 240 | 235 | 105 | 24,3 |
| ЦР-375 | 725-875 | 430х405х1615 | 375 | 1454 | 255 | 250 | 110 | 26,7 |
| ЦР-400 | 825-1000 | 452х430х1720 | 400 | 1552 | 270 | 265 | 115 | 29,6 |
| ЦР-425 | 935-1125 | 480х455х1825 | 425 | 1649 | 285 | 280 | 120 | 34,2 |
| ЦР-450 | 1050-1250 | 502х480х1930 | 450 | 1741 | 300 | 295 | 125 | 37,6 |
| ЦР-475 | 1175-1400 | 530х505х2035 | 475 | 1844 | 315 | 310 | 130 | 41,6 |
| ЦР-500 | 1300-1565 | 552х530х2140 | 500 | 1942 | 330 | 352 | 135 | 43,4 |
| ЦРк-200 | 110 | 252х229х1000 | 200 | 907 | 152 | 107 | 76 | 14,0 |
| ЦРк-250 | 175 | 302х279х1000 | 250 | 900 | 182 | 122 | 86 | 17,0 |
| ЦРк-300 | 240 | 352х329х1000 | 300 | 890 | 212 | 142 | 96 | 19,5 |
| ЦРк-350 | 325 | 402х379х1000 | 350 | 882 | 242 | 157 | 106 | 22,0 |
| ЦРк-400 | 425 | 458х429х1000 | 400 | 872 | 272 | 177 | 116 | 25,0 |
| ЦРк-450 | 540 | 502х479х1000 | 450 | 865 | 292 | 192 | 131 | 28,0 |
| ЦРк-500 | 675 | 552х529х1000 | 500 | 855 | 322 | 212 | 141 | 31,0 |
| ЦРк-550 | 800 | 602х579х1100 | 550 | 945 | 352 | 232 | 151 | 36,0 |
| ЦРк-600 | 975 | 652х629х1200 | 600 | 1037 | 382 | 247 | 161 | 43,0 |
| ЦРк-650 | 1125 | 702х579х1300 | 650 | 1127 | 412 | 267 | 171 | 49,5 |
| ЦРк-700 | 1300 | 752х729х1400 | 700 | 1220 | 442 | 282 | 181 | 56,5 |
| ЦРк-759 | 1500 | 802х779х1500 | 750 | 1310 | 472 | 302 | 191 | 64,0 |
| УЦ-250 | 140-165 | 88х345х825 | 250 | 742 | 120 | 98 | 98 | 12,8 |
| УЦ-300 | 200-240 | 415х409х980 | 300 | 890 | 140 | 111 | 111 | 17,0 |
| УЦ-350 | 280-330 | 501х471х1135 | 350 | 1043 | 160 | 124 | 124 | 21,9 |
| УЦ-400 | 360-430 | 557х533х1290 | 400 | 1188 | 180 | 136 | 136 | 27,4 |
| УЦ-450 | 450-540 | 617х595х1445 | 450 | 1337 | 200 | 148 | 148 | 34,5 |
| УЦ-500 | 560-690 | 670х659х1600 | 500 | 1485 | 220 | 161 | 161 | 40,7 |
| УЦ-550 | 680-820 | 726х721х1755 | 550 | 1634 | 235 | 174 | 174 | 48,3 |
| УЦ-600 | 810-970 | 782х783х1910 | 600 | 1783 | 255 | 186 | 186 | 57,2 |
| УЦ-650 | 940-1110 | 838х845х2065 | 650 | 1932 | 275 | 198 | 198 | 65,7 |
| УЦ-700 | 1100-1320 | 895х909х2220 | 700 | 2080 | 295 | 211 | 211 | 75,8 |
| УЦ-750 | 1260-1510 | 951х971х2375 | 750 | 2229 | 310 | 224 | 224 | 88,4 |
| УЦ-800 | 1440-1700 | 1007х1038х2530 | 800 | 2373 | 330 | 236 | 236 | 101,5 |
| УЦ-850 | 1620-1840 | 1063х1095х2685 | 850 | 2527 | 350 | 248 | 248 | 115,5 |
