Модульная система аспирации завальных ям

Система обеспыливания (аспирации) завальных ям автомобильных и
железнодорожных приемов в перерабатывающей промышленности
представляет собой модульную конструкцию, состоящую из блока
локальных фильтров, вентиляторов и воздуховодов. Модельный ряд
локальных фильтров, отличающихся шириной и высотой, позволяет
подобрать нужную производительность системы аспирации для любой
завальной ямы.

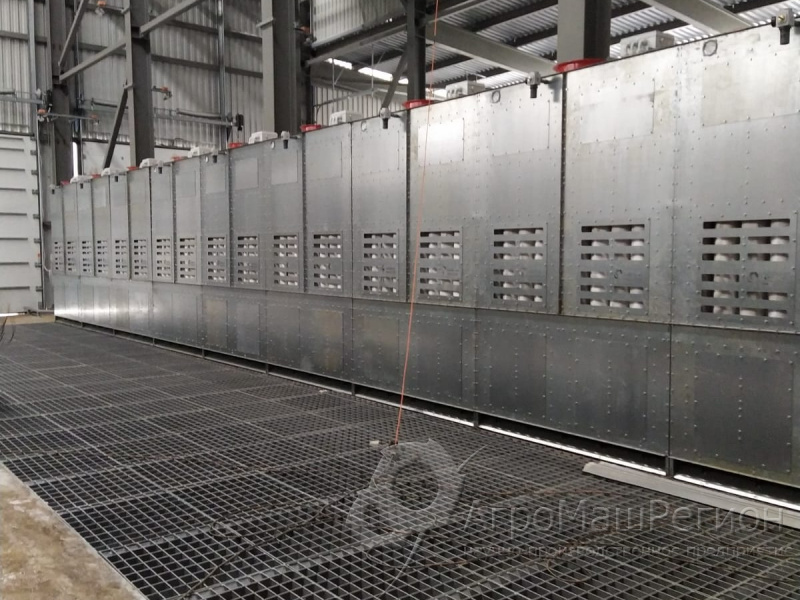

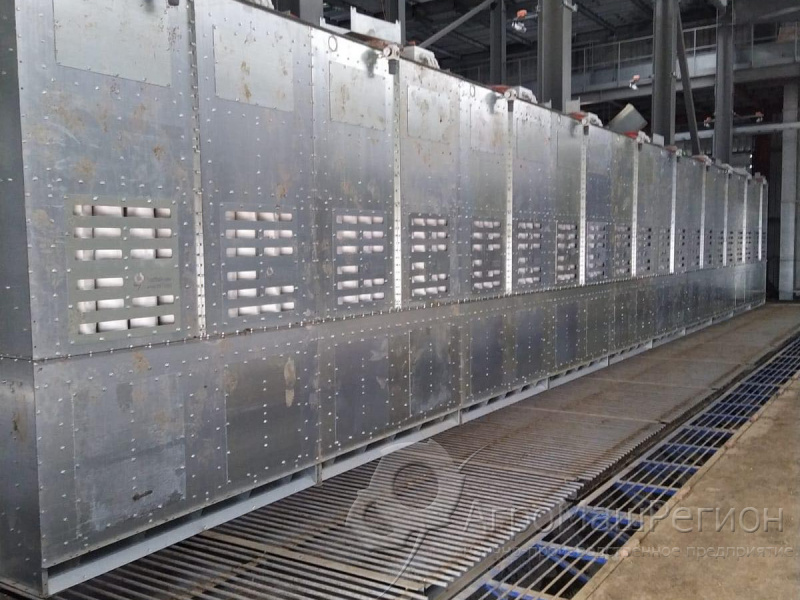

Модульные локальные фильтры для обеспыливания завальных ям
автомобильных и железнодорожных приемов зерноперерабатывающих
предприятий предназначены для минимизации выделения зерновой
пыли в окружающую среду при выгрузке продукта в период проведения
заготовительных мероприятий. Данная система представляет собой
блок из локальных фильтров, которые используются для очистки потока
воздуха от пыли. Запыленный воздух засасывается системой
обеспыливания и очищается от пыли внутри фильтров. Зерновая пыль,
образующаяся на рукавах фильтров, попадает обратно в завальную яму.

Устройство и принцип работы модульного фильтра

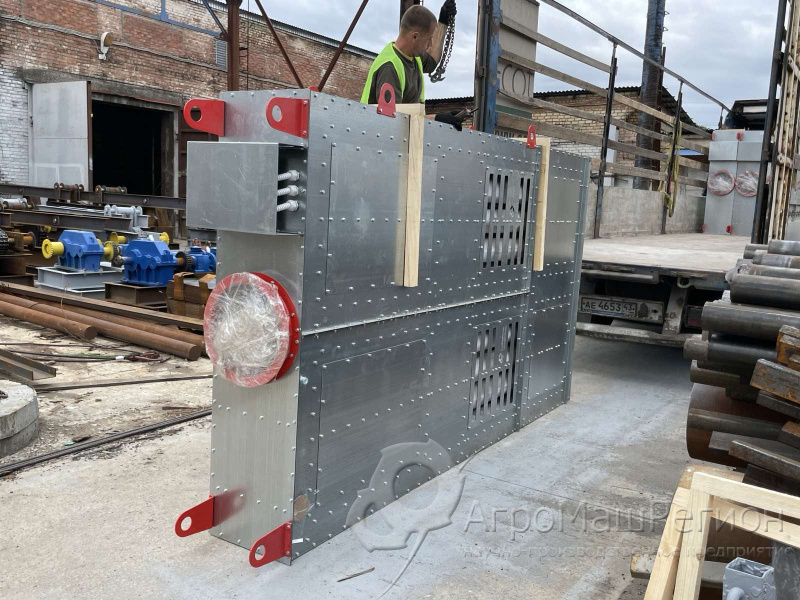

Локальный фильтр для обеспыливания завальной ямы, представляет
собой самонесущую конструкцию из листовой оцинкованной или
окрашенной стали, внутри которого на стальных каркасах расположены
тканевые фильтрующие элементы. В верхней части корпуса расположен
ресивер служащий для накопления нужного объема сжатого воздуха,
который в свою очередь необходим для периодического встряхивания и
очистки фильтрующих элементов от комкующейся пыли, потерявшей
свои мелкодисперсные свойства. Пыль, выделенная в локальном
фильтре, сбрасывается обратно в зерновую массу, находящуюся в
завальной яме.

Преимущества:

• Большая площадь фильтрующей поверхности и при этом компактное расположение модуля.
• Равномерное распределение очищенного воздуха.
• Возможен возврат чистого воздуха обратно в процесс.
• Исключает попадание запыленного воздуха в окружающую среду;
• Комкуящаяся пыль возвращается обратно в завальную яму, поэтому исключаются потери веса принимаемого продукта.
• Потери исходного продукта на выходе исключены.
• За счет высокой эффективности очистки воздуха, позволяет выбрасывать очищенный воздух в атмосферу или направлять его обратно в производственный процесс, с соблюдением всех экологических норм.

Технические характеристики:

Тип фильтра	Площадь фильтрующей  поверхности,  м.кв.	Максимальная производител ьность, м3/ч	Длина рукавов	Размеры, мм
				Длина	Ширина	Высота
ФКЦ/Л-20.15	12,7	3800 — 4600	1500	2000	500	2335
ФКЦ/Л-20.20	17	4600 — 6100	2000	2000	500	2835
ФКЦ/Л-20.25	21,2	6100 — 7000	2500	2000	500	3335
ФКЦ/Л-20.30	22,9	7000 — 8500	2700	2000	500	3535
